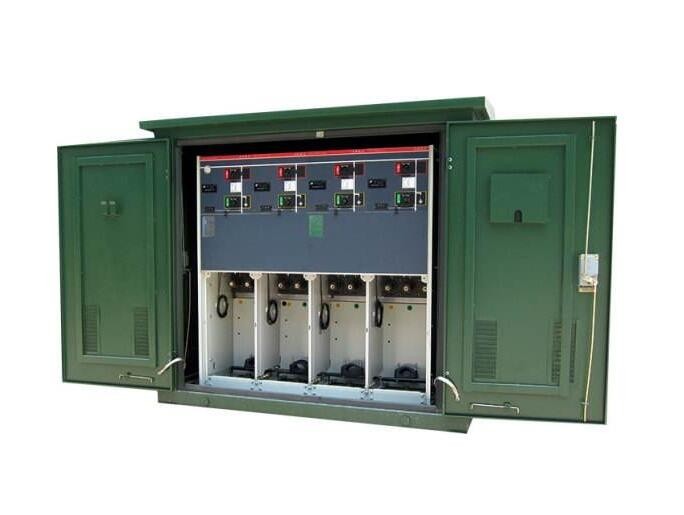

10kV開閉所由10kv開關設備、母線、控制和保護裝置以及其他電氣設備組成。通常布置在室內，但有些開閉所采用室外箱型結構。一般來說，大截面的電纜線路被用作電線。
　　10kv開閉所主接線相關內容
　　(1)10kv開閉所的主要接線方式可分為單母線配置、單母線分段接線和雙母線接線。對于沒有重要負荷的開閉所，一般可以采用單母線配置，進線可以采用兩個電源。兩條進線分別連接到不同的變電站或同一變電站的不同母線?？梢杂?-10條出線。
　　這種連接方式簡單明了，投資少，操作維護方便。對于供電可靠性高、重要用戶雙電源供電的的10KV開閉所，單母線應分段接入兩條進線，每條母線有一條進線，重要用戶可分別從兩條母線接入饋線。
　　當一段母線為故障或大修時，正常供電可由另一段母線提供。當負荷集中且有重要用戶負荷時，開閉所可采用雙母線連接。四條進線，每條總線有兩條進線。這種接線方式供電可靠性高，調度靈活，能夠滿足10 kV配電系統各種運行方式下的調度和變化需求。
　　(2)根據其在電網中的作用，10kv開閉所可分為環網型和終端環網型。每條總線有兩個電源輸入間隔，其他是輸出間隔。其主要功能是電力交換和線路分段，在城市電網中調整運行方式。

　　開閉所的用戶或支線供電可靠性高。環網開閉所可分為單總線配置和雙總線連接。前者是單環運行的開閉所，后者是雙環運行的開閉所。一般來說，開閉所航站樓的每條母線只有一條電源進線區間，另一條為出線區間，其主要功能是為周邊用戶和市民提供電源。

　　以上就是有關10kV開閉所的主接線內容，有需要設備的朋友記得聯系我們。
