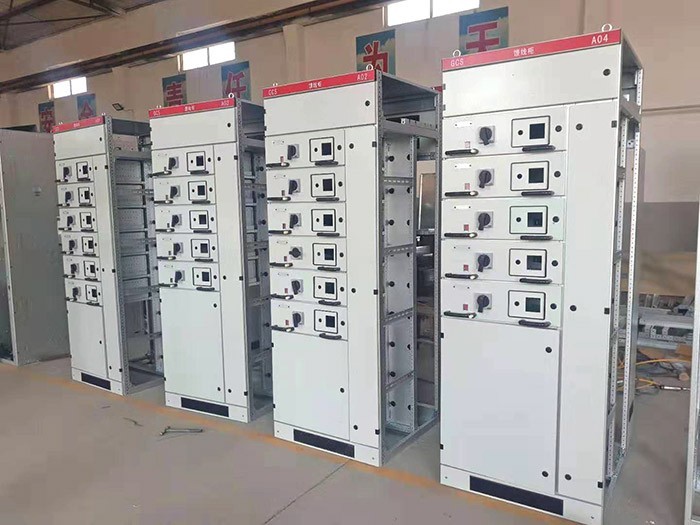

【防塵型開關柜柜體的結構特點和柜體尺寸】

　　新型防塵抽出式開關柜柜體用于三相交流頻率為50Hz，額定工作電壓為400V（690V），額定電流4000A及以下的發、供電系統中、配電和電動機集中控制、電容補償之用。廣泛應用于發電廠、石油化工、冶金、紡織、高層建筑等場所，產品符合標準。

一、結構特點

　　1.柜架采用KS型材，主架構上安裝模數為E=20mm和100mm的φ9.2mm的安裝孔，使得框架組裝靈活方便
　　2.開關柜的各功能室相互隔離，其隔離室分為功能單元室，母線室和電纜室。 各室的作用相對獨立
　　3.水平母線采用柜后平置式排列方式，以增強母線抗電動力的能力，是使主電路 具備高短路強度能力的基本措施。
　　4.電纜隔室的設計使電纜上、下進出均十分方便。
　　5.抽屜高度的模數為160mm ，抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不變，相同功能單元的抽屜有良好的互換性。單元回路額定電流在400A以下。
　　6.抽屜面板具有分、合、試驗、抽出等位置的明顯標志，抽屜單元沒有機械聯鎖裝置。以抽屜單元為主體，同時具有抽出式和固定性，可以混合組合，任意使用。
　　7.柜體的防護等級為IP30-IP40 ，還可以按用戶需要選用。

　　8.材質可選用電鍍冷軋板、鍍鋅板、可敷鋁鋅板制作。

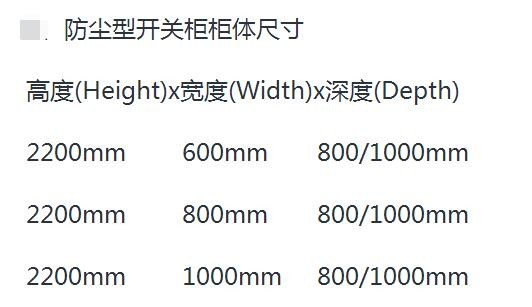

二、防塵型開關柜柜體尺寸

三、標準型側出線、后出線、經濟型、固定分隔式，其中MCC柜可配置36個回路

四、可采用進口敷鋁板加工成型

　　【注意】：具體尺寸和功能會根據每個廠家的不同，相對也會有所差別，大家可以到廠家考察查看。
